Pandeminin sonuçlarından biri olarak geniş çapta bildirildiği gibi, dünya genelinde bir çip kıtlığı yaşanmıştır. Ancak çipler, maliyetleri artan tek malzeme değildir. Küresel yeniden yapılandırma ve batıdaki finansal kurumlar tarafından alınan önlemler, tüm üretim alanları ve tedarik zincirleri üzerinde geniş kapsamlı ve kalıcı sonuçlar doğurmuştur. Boş PCB kartlarının üretimi açısından, ana maliyet, ENIG gibi alt tabakalar ve yüzey kaplama malzemeleri ile ilgilidir. Ancak tüm kartlar için genel bir fiyat artışı uygulamak yerine, biz ve sektördeki diğerleri, daha az yaygın olan belirli özellik kombinasyonlarına sahip kartları hedeflemeyi tercih ettik.
Önümüzdeki haftalarda ve aylarda, Seeed Fusion web sayfalarını aşamalı olarak güncelleyerek, deneyimi daha uygun ve hızlı hale getirmek için araçlar ve daha akıllı uygulamalar ekleyeceğiz. Yeni bir Gerber Görüntüleyici, OPL için CAD indirmeleri ve daha fazlasını bekleyin.
Gelecek hafta başlayacak ilk aşamada, belirli parametre kombinasyonlarının kaldırılmasıyla bazı bahar temizliği yapılacak. Bu makalede, maliyet spektrumunun alt ucundaki üreticilerin karşılaştığı bazı zorluklar ve karar verme süreçlerini etkileyen faktörler hakkında konuşmanın ilginç olacağını düşündük.

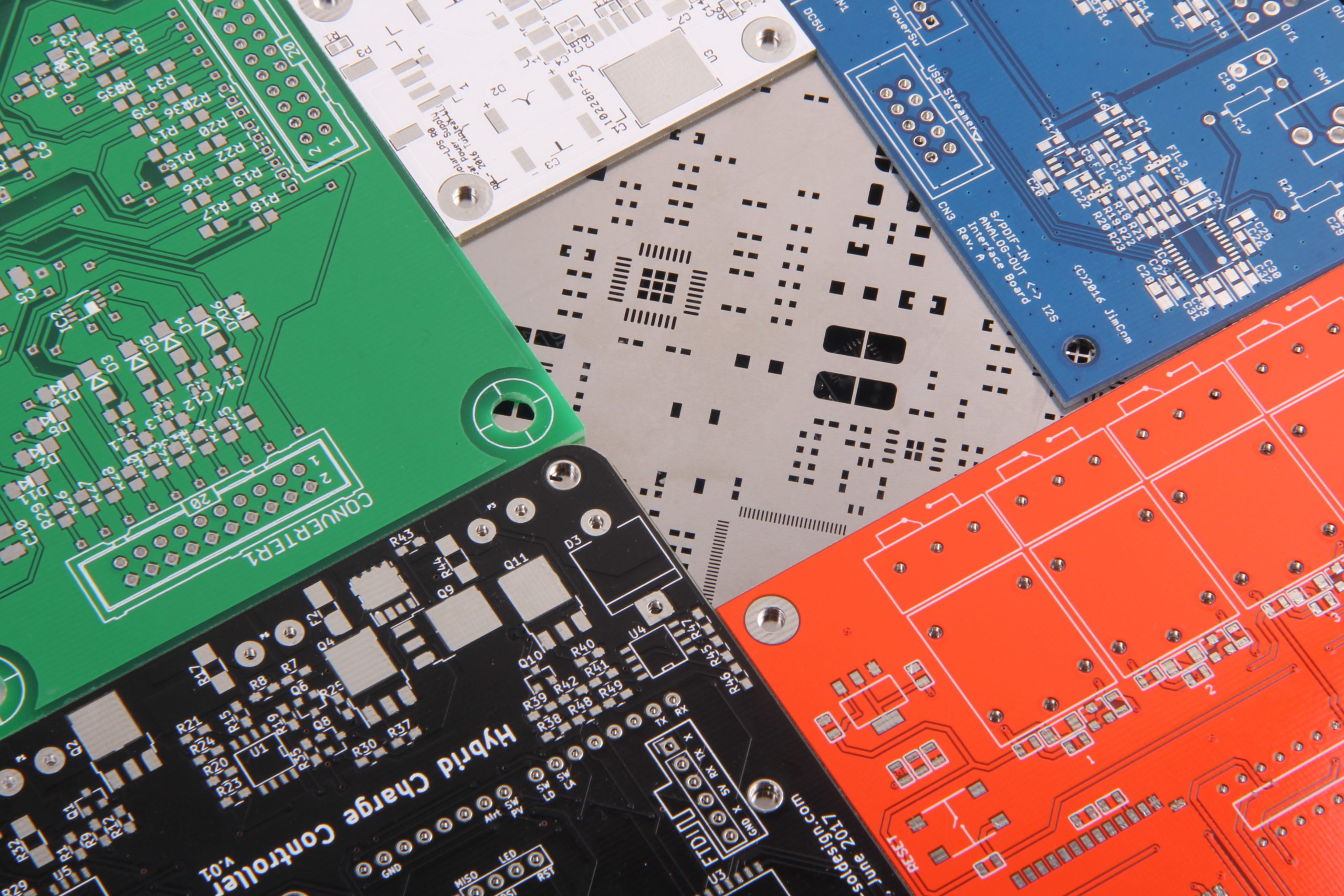

Kısacası, Seeed Fusion hızlı dönüş hizmeti, geleneksel fabrika evlerine kıyasla daha ucuz fiyatlar sunabiliyor, bu da büyük ölçüde hacimle ilgilidir. Yeterli hacimle, benzer siparişler bir araya getirilebilir ve üretim tesisleri daha verimli hale getirilebilir. Örneğin, yeşil lehim maskesi ve HASL yüzey kaplaması ile standart 1.6mm kalınlığındaki kartlar en yaygın olanlardır; bu da üretim panellerini tamamen dolduracak kadar kart olduğu ve aynı araçlar ve malzemelerin tekrar tekrar kullanılabileceği anlamına gelir, bu da atıkları en aza indirir ve verimliliği maksimize eder.
Daha nadir kombinasyonlar ise panellerde boş alan ve israf edilen malzeme olasılığını artırır. Seçeneklerin azalması, boş alanlara uyacak kartları bulmayı zorlaştırır. Örneğin, kırmızı lehim maskesine sahip 1.2mm kalınlığındaki kartlar: bir üretim paneli yalnızca bir kalınlıkta olabilir ve genellikle yalnızca bir renge sahiptir. Aynı durum bakır kalınlığı için de geçerlidir. Tüm panel, daha yüksek bakır kalınlığını oluşturmak için kaplama çözeltisine daldırılmalıdır.
Farklı teslim süreleri de hangi kartların birlikte panelize edilebileceğini etkileyebilir. Ek üretim adımları gerektiren özellikler, örneğin kaplanmış yarım delikler/çentikli delikler, paneldeki tüm kartların teslim süresini uzatır. Hızlı, hızlı dönüş PCB’leri mevcut ikliminde, bazen bu gecikme kabul edilemez.
Alışılmadık kartlar için panelleri azaltmanın iki ana yolu vardır:
1. Bu tür kartlar için daha fazla ücret almak ve
2. Onları kabul etmemek.
İkinci kategoriye girenler genellikle aşırı taraftadır. Müşteri geri bildirimleri, hangi özelliklerin diğerlerinden daha önemli olduğunu bize bildirir; bu da bir kombinasyonun kısıtlanıp kısıtlanmayacağını belirlemede rol oynar. Diğerleri, artan üretim zorluğu veya daha yüksek kusur riski nedeniyle kısıtlanabilir. İşte Seeed Fusion güncellemesi V0’da yapılan bazı değişiklikler:
2oz Bakır Ağırlığı
2oz bakır ağırlığı artık yalnızca 1.6mm veya 2.0mm kart kalınlığı ile kısıtlıdır ve Kırmızı, Sarı veya Mat Siyah lehim maskesi ile seçilemez. 2oz bakır ağırlığı empedans kontrolü ile birleştirilemez.
Daha yüksek bakır ağırlıkları nispeten nadirdir. Tasarımcıların akım taşıma kapasitesini artırmak için kullanabileceği diğer teknikler vardır ve renk, bakır ağırlığı veya kart kalınlığı arasında seçim yapıldığında, çoğu müşterimiz daha ağır bakırı tercih etmemeyi seçmiştir.
Çentikli delikler/Yarım kaplanmış delikler:
Çentikli deliklere sahip kartlar artık yalnızca 1.0mm veya 1.6mm kalınlığında olabilir.
Çentikli deliklere sahip kartlar genellikle Wi-Fi modülleri ve Seeeduino XIAO gibi modüllerdir. Genellikle küçük olurlar ve birden fazla tarafta, hatta LoRa-E5 gibi tüm taraflarda kaplanmış yarım deliklere sahiptirler; bu da kartların panelin geri kalanına tutunması için mevcut alanı sınırlar. Kartlar çok inceyse, üretim sırasında panelden kolayca kırılabilir ve daha fazla işleme zarar verebilir. Daha kalın kartlar, üretim sırasında daha güçlü panellere katkıda bulunur.
0.6mm Kart Kalınlığı
0.6mm kalınlığındaki kartlar HASL veya Kurşunsuz HASL ile birleştirilemez. Siyah lehim maskesi de mevcut değildir.
Daha ince kartlar, taşıma, yönlendirme veya delme sırasında panelden kopma olasılığı daha yüksektir. 0.6mm kartlar o kadar kırılgandır ki, HASL yüzey kaplama süreci sırasında, kartlara fiziksel olarak kuvvet uygulandığı için eğilebilir veya kırılabilirler.
Tek Katmanlı Kartlar
Diğer Değişiklikler:
Alüminyum kartlar: Alüminyum kart seçenekleri düzenlenmiş ve varsayılan seçenekler, özel fiyatlandırmaya sahip alüminyum kartlar olarak değiştirilmiştir. Alışılmadık kalınlıklar kaldırılmış ve fiyatlar değiştirilmiştir.
Gelişmiş ve Premium PCB hizmetleri: Bu hizmetler siparişleri bir araya getirmez. Her gönderim ayrı ayrı ele alınır ve üretim, belirli tasarıma göre özelleştirilir, bu nedenle aynı kısıtlama taktikleri uygulanamaz. Bu nedenle, fiyat artışı doğrudan alt tabaka malzemelerindeki artışı yansıtır.
Şu an için V0’da bu kadar. Kısıtlı parametreler için ücretlerin sipariş sayfasında görünür hale getirileceği ve Açık Parça Kütüphanesi’ne yeni bir özellik ekleneceği gelecek güncellemeleri bekleyin. Her zaman olduğu gibi, desteğiniz ve anlayışınız için teşekkür ederiz ve bir sonraki sefere görüşmek üzere.
